製品紹介

UHYフープ

高強度せん断補強筋
国住指第353号 認定番号MSRB-9004 日本建築センター評定 BCJ-C1372(変3)

UHYフープは、685N/mm2以上の降伏点を持つ非調質の高強度異形鉄筋を品質管理の行き届いた工場で加工製作した、柱・梁部材のせん断補強筋です。

特徴1:高強度

特徴1:高強度

UHYフープに用いる高強度鉄筋は、熱処理を行わない非調質系であるため685N/mm2級の高強度であるにも関わらず普通鉄筋と同様の扱いができます。





特徴2:設計の多様化に対応

特徴2:設計の多様化に対応

短期許容応力度が590N/mm2とSD295材の2倍の強度を持っており、必要となる鉄筋量の軽減が期待できます。配筋が容易になり、かつ局部的なせん断応力の集中にも対応することができます。



特徴3:優れた曲げ加工性

特徴3:優れた曲げ加工性

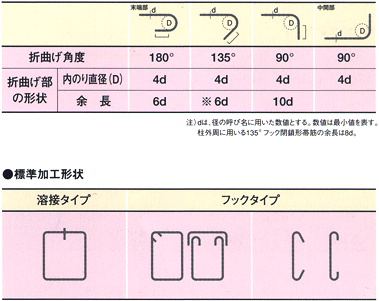

非調質系の高強度鉄筋の優位性により、曲げ加工性は一般の鉄筋に準じたものとなっています。特にフック部の曲げ角度、余長は主筋との納まりに優れています。

●UHYフープ加工可能寸法

製品形状 鉄筋径 最小加工寸法(mm) 最大寸法(mm)
B辺 D辺 B辺 D辺




正方形 UHD10 350 350 1500 1500
UHD13 350 350 1500 1500
UHD16 400 400 1500 1500
長方形 UHD10 180 500  700 2500
UHD13 180 600  700 3000
UHD16 200 700  700 3000
円形 UHD10 500 - 1500 -
UHD13 500 - 1500 -
UHD16 600 - 1500 -




180°フックU型 UHD10 300 350  600 2500
UHD13 300 350  600 2500
UHD16 350 400  600 2500
中子筋及びキャプタイ UHD10 300 - 1500 -
UHD13 300 - 1500 -
UHD16 350 - 1500 -

※溶接位置は、長辺の中央とする。
※上記以外の形状及び寸法はお問合せ下さい。

UHYフープ
UHYフープUHYフープ
